電動耐磨塵氣蝶閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

耐磨塵氣蝶閥

該閥廣泛應用于通風除塵系統,對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。該閥采用優質耐磨材料焊接而成,具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便,特別適用于低壓差、大口徑、大流量場合,它與各種執行機構組合配套使用,組合成不同性能的閥門。

主要性能:
·公稱壓力: 0.1 MPQ
·適用溫度 :10~300℃;-20~420℃;-30-500℃
·適用介質:空氣、煤氣、煙氣及含塵氣體
·電源 (電壓):三相380V·AC;氣源壓力:0.4-0.6MPo;供油壓力:6.3MPQ
·泄漏率:≤0.5%;≤115%

電(氣、液)動裝置技術性能

公稱
通徑

電動動裝置

氣動裝置

液動裝置

型號

功率 KW

啟閉時間S

型號

耗氣量 cm3

管接頭

啟閉時間S

型號

耗油量cm3

管接頭

啟閉時間S

100-200

Q20-1

0.12

≤25

0215

150

G1/4

≤15

A600

250

H18×1.5

≤15

250-400

Q30-1

0.12

≤25

QZ25

500

G1/4

≤15

A1000

350

H18×1.5

≤15

450-600

Q40-1

0.25

≤25

QZ45

1D00

G3/8

≤15

A2000

750

H18×1.5

≤15

700-1000

Q60-1

0.25

≤25

QZB5

2800

G3/8

≤15

A2000

1000

M22×1.5

≤15

1100-1400

Z10十二級減速

0.37

≤40

02150

8000

G3/4

≤25

A3000

1500

M22×1.5

≤15

1600-2000

Z20十二級減速

0.55

≤40

QZ3D0

18000

G3/4

≤25

A4000

3000

M27×2

≤25

2100-3000

Z30十二級減速

0.75

≤50

QZ500

34000

G1

≤25

A6D00

4000

M33×2

≤25

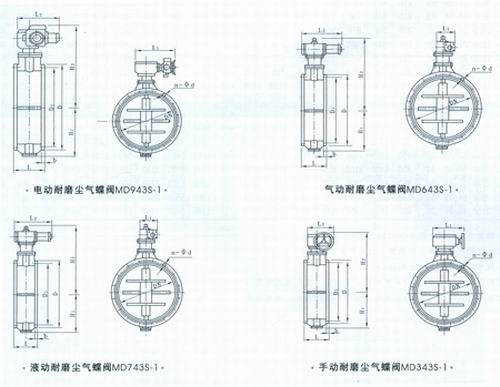

MD9、7/6、3/43S-1 電(液、氣、手)動耐磨塵氣蝶閥主要外形及連接尺寸

DN D D1 n-d b L H1 MD343S-1 MD643S-1 MD743S-1 MD943S-1
H2 L1 L2 質量 H2 L1 L 2 質量 H2 L1 L 2 質量 H 2 L1 L2 質量
100 210 170 8-18 14 120 130 425 203.5 200 28 472 105 270 26 470 105 270 25 537 315 245 55
125 240 200 8-18 14 120 150 438 203.5 200 34 488 105 270 32 485 105 270 30 550 315 245 60
150 265 225 8-18 14 120 160 455 203.5 200 38 505 105 270 36 500 105 270 35 567 315 245 72
200 320 280 8-18 1 140 180 478 203.5 200 42 528 105 270 4 525 105 270 40 590 315 245 78
250 375 335 12-18 16 140 230 5008 203.5 200 46 550 180 596 55 550 180 550 52 630 315 245 83
300 440 395 12-22 16 170 262 52 203.5 200 54 578 180 596 63 580 180 550 60 658 315 245 93
350 490 445 12-22 16 170 287 550 203.5 200 64 600 180 596 73 600 180 550 70 680 315 245 95
400 540 495 16-22 16 190 293 570 203.5 200 81 6印 180 596 90 620 180 550 85 700 315 245 98
450 595 550 16-22 16 190 320 595 300 290 110 645 280 812 140 645 280 700 130 725 353 315 140
500 645 600 20-22 18 190 346 616 300 290 128 666 280 812 179 665 280 700 170 746 353 313 179
600 755 705 20-26 20 210 403 632 300 290 157 682 280 812 213 680 280 700 205 762 353 313 213
700 860 810 24-26 20 210 467 682 360 290 199 732 281 934 250 730 280 810 240 820 460 439 267
800 975 920 24-30 20 210 546 732 360 290 229 782 281 934 308 780 280 810 290 843 460 439 326
900 1075 1020 24-30 20 250 596 870 360 290 287 920 281 934 370 920 280 810 350 892 460 439 385
1000 1175 1120 28-30 20 250 646 920 360 290 430 970 281 934 512 970 280 810 480 940 460 439 528
1100 1275 1220 28-30 20 250 710 965 652 525 620 985 460 1630 670 985 410 1100 610 985 820 545 682
1200 1375 1320 32-30 20 250 765 1015 652 525 765 1040 460 1630 590 1040 410 1100 720 1045 820 545 827
1400 1575 1520 36-30 20 300 870 1278 652 525 1188 1278 460 1630 1210 1278 410 1100 1050 1485 820 545 1250
1600 1790 1730 40-30 24 300 986 1665 652 525 1393 1665 460 1630 1420 1665 410 1100 1250 1665 820 545 1455
1800 1990 1930 44-30 24 300 1120 1770 652 525 1800 1770 460 1630 1830 1770 410 1100 1610 1770 820 545 1865
2000 2190 2130 48-30 24 300 1250 1870 652 525 2130 1870 460 1630 2150 1870 410 1100 1840 1910 820 545 2190
2100 2300 2240 52-33 24 300 1312 1950 820 710 2600 1950 580 1890 2630 1950 500 1300 2350 1970 960 683 2795
2200 2405 2340 52-33 30 350 1375 2000 820 710 3200 2000 580 1890 3410 2000 500 1300 3100 2020 960 683 3690
2400 2605 2540 56-33 30 350 1480 2100 820 710 4200 2100 580 1890 4500 2100 500 1300 4200 2160 960 683 4720
2600 2805 2740 60-33 30 350 1600 2200 820 710 5100 2200 580 1890 5310 2200 500 1300 4800 2260 960 683 5530
2800 3030 2960 64-36 30 400 1710 2300 940 830 5580 2300 720 1980 5800 2300 600 1500 5200 2380 960 683 6035
3000 3230 3160 68-36 30 400 1830 2400 940 830 5900 2400 720 1980 6020 2400 600 1500 5600 2485 960 683 6280





中國.上玉集團有限公司是專業生產電動蝶閥的廠家,電動耐磨塵氣蝶閥訂貨須知:
一、①電動耐磨塵氣蝶閥產品名稱與型號②電動耐磨塵氣蝶閥口徑③電動耐磨塵氣蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動耐磨塵氣蝶閥型號,請按電動耐磨塵氣蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

注:1、本閥法蘭連接尺寸符合GB9119.1-88標準規定。
2、有關執行機構原理、接線圖、技術參數見“附錄”。
3、本閥可按用戶要求設計制造。
4、需附件請?jiān)诤贤凶⒚鳎ㄈ缈刂葡洹㈦姶砰y、空氣濾減壓閥、回信器等)。
5、訂貨時請注明:產品名稱、規格、型號、公稱壓力、適用溫度、適用介質。
