緊急切斷閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法
這是一種安全保護閥。安裝在液化石油氣儲罐站液相與氣相管路上,與空壓機(或儲氣罐)配套使用, 以便在管道發生大量泄漏時,氣源泄壓或高溫使易熔塞合金熔化,閥門自動關閉止漏,起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制,關閉迅速,開啟靈活。是替代進口的理想選擇。

通徑(DN):25-200(mm)
壓力(PN):2.5,4.0MPa JIS-10K,20K
氣源接口:PC1/4
高溫溶閉溫度:70±5℃

【結構特點】

 一、本閥在無氣壓情況下,閥瓣處于常閉狀態,當氣泵把壓力氣輸入本閥氣缸時,閥瓣開啟,當需要關閉閥門或遇有緊急情況時,將壓力泄掉即自動關閉。
二、本閥是由柱塞固定在閥座上,當缸即閥瓣,當壓力氣通過閥座注入氣缸時,閥瓣即離開閥座,當壓力泄掉,閥瓣由于彈簧力的作用,迅速關閉。
三、閥門工作介質的流動方向,閥座端為出口,無閥座端即為進口和氣壓力方向相反。

性能規范 】

公稱壓力PN 2.5、4.0MPa 氣缸工作壓力 ≤4.0MPa
適用溫度T -40-+80℃ 氣缸使用介質 氫氣、空氣
工作介質 液化氣、天然氣 熔閉溫度

70℃-±5℃

閉止時間 ≤10秒 氣缸開啟介質 ≥0.4MPa

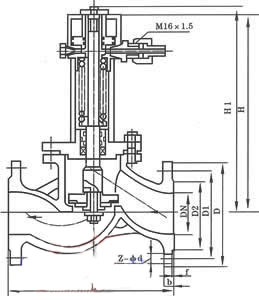

QDQ421F主要外型尺寸和連接尺寸 單位:mm

PN DN L H H1 D D1 D2 b f Z-φd
2.5MPa
4.0MPa
25 160 260 230 115 85 65 16 2 4-14
32 180 270 240 135 100 78 18 2 4-18
40 200 280 250 145 110 85 18 3 4-18
50 230 300 270 160 125 100 20 3 4-18
80 310 360 320 195 160 135 22 3 8-18
100 350 400 360 230 190 160 24 3 8-23
150 480 510 510 300 250 218 30 3 8-25
200 600 610 550 360 310 278 30 4 12-25

【主要零件材料】

閥體 閥桿 彈簧 密封圈
碳鋼 不銹鋼 鉻釩鋼 聚四氟乙烯

QDY421F-25 /40液動緊急切斷閥

性能規范:
公稱壓力PN 0.5MPa
4.0MPa
油缸使用壓力 ≤4.0MPa
適用溫度T -40-+50℃ 油缸使用介質 13#機械油
工作介質 液化石油氣 熔閉溫度 40℃-±50℃
閉止時間 ≤10秒

QDY421F主要外型尺寸和連接尺寸 單位:mm
PN DN L H H1 D D1 D2 b f Z-φd
2.5MPa
4.0MPa
25 160 232 242 115 85 65 16 2 4-14
50 230 346 359 160 125 100 20 3 4-18
80 310 445 465 195 160 135 22 3 8-18
100 350 590 623 230 190 160 24 3 8-23
150 480 610 635 300 250 218 28 3 8-25
200 600 630 645 360 310 278 30 4 12-25


中國.上玉集團有限公司是專業生產切斷閥的廠家,緊急切斷閥訂貨須知:
一、①緊急切斷閥產品名稱與型號②緊急切斷閥口徑③緊急切斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的緊急切斷閥型號,請按緊急切斷閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
