直流式襯膠隔膜閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:直流式襯膠隔膜閥,襯膠隔膜閥,直流式隔膜閥,隔膜閥



G45J直流式襯膠隔膜閥,G45J-10,G45J-6型號襯膠閥門是用來改變通路斷面和介質流動方向,具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。



G45J襯膠隔膜閥是一種特殊形式的、具有截?cái)喙δ艿拈y門,其吝惜閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開,以達到截?cái)喙軆?nèi)介質之目的。



設計標準
GB12239
結構長度
JB1688/GB12221
法蘭標準
JB78
GB4216
檢驗試驗
GB/T13927
驅動方式
手動、電動、氣動、常閉型、常開型







適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1



結構特點:

隔膜閥是一種特殊形式的截止閥
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。



中國.上玉集團有限公司是專業生產襯膠閥門的廠家,直流式襯膠隔膜閥訂貨須知:
一、①直流式襯膠隔膜閥產品名稱與型號②直流式襯膠隔膜閥口徑③直流式襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的直流式襯膠隔膜閥型號,請按直流式襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

G45J,G45J直流式襯膠隔膜閥

G45J-6,G45J-6直流式襯膠隔膜閥

G45J-10,G45J-10直流式襯膠隔膜閥

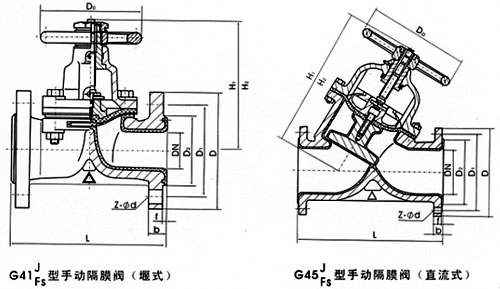

直流襯膠隔膜閥安裝尺寸及重量

DN
mm
公稱壓力
Mpa
工作壓力
Mpa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
重量
25 0.6 0.6 145 115 85 4-14 2 178 190 120
32 160 140 100 4-18 2 196 217 140
40 180 150 110 4-18 3 196 217 140 14
50 210 165 125 4-18 3 219 240 200 20
65 250 185 145 4-18 3 264 272 200 29
80 300 200 160 4-18 3 285 315 280 42
100 350 220 180 8-18 3 352 383 320 61
125 400 250 210 8-18 3 470 515 320 79.5
150 0.4 460 285 240 8-22 3 508 554 400 150
200 570 340 295 8-22 4 602 660 500 236.5
250 680 395 350 12-22 4 708 786 500
300 790 445 400 12-22 4

 可能產生的故障

 原因

 消除方法

 手輪操作不靈活

1.閥桿彎曲

2.螺紋損傷

1.更換閥桿

2.修正螺紋,并加潤滑劑

 氣動隔膜閥不能自動啟閉

1.起源壓力過低

2.彈簧頂緊力過大

3。橡膠隔膜損壞

1.調高供氣壓力

2.減少?gòu)椈身斁o力

3.更換隔膜

 閥體與閥蓋連接處滲漏

1.連接螺栓松動

2.閥體內膠層破裂

1.緊固連接螺栓

2.更換閥體
