內螺紋隔膜閥

  • 產品介紹
  • 型號意義

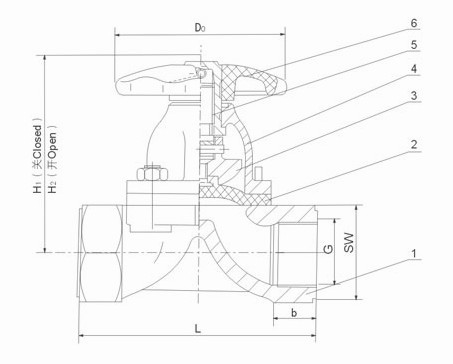

  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:內螺紋隔膜閥,隔膜閥,EG11W內螺紋隔膜閥



EG11W內螺紋隔膜閥專用于控制一般腐蝕性介質,可供各類管路或設備上作啟閉及節流用。

連接形式:內螺紋

適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1



結構特點:

隔膜閥是一種特殊形式的截止閥
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。

設計標準
GB12239
結構長度
GB/T15188.3(N8)
法蘭標準
BS4504







中國.上玉集團有限公司是專業生產襯膠閥門的廠家,內螺紋隔膜閥訂貨須知:
一、①內螺紋隔膜閥產品名稱與型號②內螺紋隔膜閥口徑③內螺紋隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的內螺紋隔膜閥型號,請按內螺紋隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。





公稱通徑

公稱壓力
MPa

工作壓力
MPa

L
mm

SW
mm

b
mm

H1
mm

H2
mm

D0
mm

質量
Kg/kilos

DN

G

8

1/4

1.6

1.6

50

20

-

60

66

45

0.6

10

3/8

50

24

-

- -

45

0.7

15

1/2

65

38

8

84

92

50

0.8

20

3/4

85

40

12

93

103

50

1.1

25

1

110

48

18

106

120

66

1.9

32

1 1/4

120

58

18

137

156

96

3.3

40

1 1/2

140

69

18

142

163

96

4.2

50

2

165

85

20

167

192

96

5.8

65

2 1/2

1.0

203

60

20

190

225

165

9.5

80

3

254

105

32

206

246

230

16.2

安裝與維護:

  1.安裝前應仔細核對管路的運行條件是否與本閥規定的適用范圍相符,并應清洗內腔,以防污物卡阻或損傷密封部件。

  2.橡膠襯里層合橡膠隔膜表面切勿涂刷油脂類物品,以防橡膠溶脹,影響閥門使用壽命。

  3.安裝時不得將線索系結在手輪或閥桿上起吊閥門。

  4.手動操作閥門時,不得借助于輔助杠杠,以防扭力過大而損傷驅動部件或密封部位。

  5.閥門應存放在干燥通風的室內,嚴禁堆放,庫存閥門的兩端通道必須封口,且啟閉件應處于微開啟狀態。

  故障與消除:

  1,手輪操作不靈活:原因:A.閥桿變曲B.螺紋損傷

  消除方法;A,更換閥桿B,修整螺紋并加潤滑油

  2,氣動時閥門不能自動啟閉:原因:A,氣源壓力過低B,彈簧預緊力過大C,橡膠隔膜損壞

  消除方法:A,調高供氣壓力B,減少彈簧預緊力C,更換隔膜

  3,閥體與閥蓋連接處滲漏:原因:A,連接螺栓松動B,閥體襯膠層破裂

  消除方法:A,緊固連接螺栓B,更換閥體
