三通襯膠隔膜閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:三通襯膠隔膜閥,襯膠隔膜閥,三通隔膜閥,隔膜閥



G49J三通襯膠隔膜閥,G49J-10型號襯膠閥門是用來改變通路斷面和介質流動方向,具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。



G49J三通襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕,隔膜閥是一種特殊形式的截止閥。




設計標準
GB12239
結構長度
JB1688/GB12221
法蘭標準
JB78
GB4216
檢驗試驗
GB/T13927
驅動方式
手動、電動、氣動、常閉型、常開型







襯膠隔膜閥主要零部件材料表

序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低不銹鋼耐酸鑄鋼
Z
C
P
R
P
R
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
閥瓣/閥桿
35
1cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00cr18Ni10
00Cr17Ni14Mo2
3
襯里/閥座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4
隔膜
FEP(F46)/CR(氯丁橡膠)、PFA(可溶性F4)/FPDM(乙丙橡膠)
5
支架
WCB
CF8
CF8
6
閥桿螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
7
緊固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
螺母
45
0Cr18Ni9
0Cr18Ni9
9
手輪
WCB
WCB
WCB





適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1



結構特點:

隔膜閥是一種特殊形式的截止閥
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。



中國.上玉集團有限公司是專業生產襯膠閥門的廠家,三通襯膠隔膜閥訂貨須知:
一、①三通襯膠隔膜閥產品名稱與型號②三通襯膠隔膜閥口徑③三通襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的三通襯膠隔膜閥型號,請按三通襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

G49J,G49J三通襯膠隔膜閥

G49J-10,G49J-10三通襯膠隔膜閥

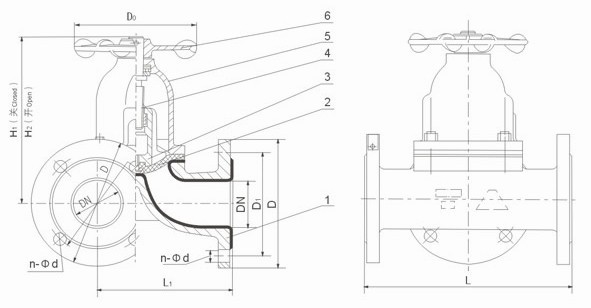

DN
mm
公稱壓力
MPa
工作壓力
MPa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
質量
25 1.0 1.0 160 96 115 85 4-14 108 120 66 5.5
32 180 118 135 100 4-18 138 157 96 8.5
40 200 135 145 110 4-18 147 167 96 12.5
50 230 150 160 125 4-18 167 192 96 17
65 290 182 180 145 4-18 194 229 165 24.5
80 310 210 195 160 4-18 212 252 230 33.5

 可能產生的故障

 原因

 消除方法

 手輪操作不靈活

1.閥桿彎曲

2.螺紋損傷

1.更換閥桿

2.修正螺紋,并加潤滑劑

 氣動隔膜閥不能自動啟閉

1.起源壓力過低

2.彈簧頂緊力過大

3。橡膠隔膜損壞

1.調高供氣壓力

2.減少彈簧頂緊力

3.更換隔膜

 閥體與閥蓋連接處滲漏

1.連接螺栓松動

2.閥體內膠層破裂

1.緊固連接螺栓

2.更換閥體
