蝸輪對夾襯膠蝶閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:蝶閥,襯膠蝶閥,蝸輪對夾蝶閥,蝸輪蝶閥,蝸輪對夾襯膠蝶閥



蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場青睞。另外,蝶閥還有體裁積小、重量輕、結構簡單等優點,與同參數閘閥比較,平均減輕重量達30~50%,蝶板旋轉90度即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因些啟閉力矩較小。



一、產品[襯膠蝶閥]的詳細資料:



產品名稱:蝸輪對夾襯膠蝶閥

產品特點:設計與制造:GB12238 結構長度:GB12221(20系列) 法蘭連接尺寸:GB4216

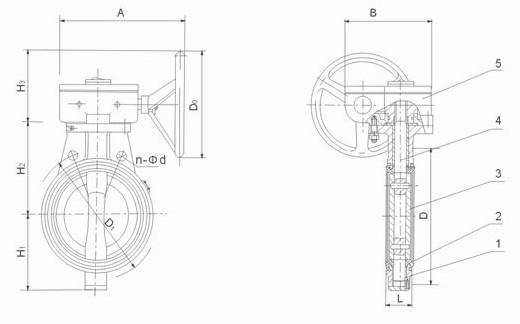

部件列表:1、閥體 2、閥座 3、蝶板 4、閥桿 5、蝸輪裝置



二、用途:



密封圈材料代號

適用溫度

適用介質

NR

≤85℃

水、空氣、酸堿類

CR

≤85℃

水、煤氣、酸堿類

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸堿類

FKM

≤150℃

水、蒸汽、強酸堿類



三、材料:



閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

蝸輪裝置

組合件

壓力等級:PN(MPa) 1.0 1.6



四、測試:

襯里層:電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1




中國.上玉集團有限公司是專業生產襯膠閥門的廠家,蝸輪對夾襯膠蝶閥訂貨須知:
一、①蝸輪對夾襯膠蝶閥產品名稱與型號②蝸輪對夾襯膠蝶閥口徑③蝸輪對夾襯膠蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的蝸輪對夾襯膠蝶閥型號,請按蝸輪對夾襯膠蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。





公稱通徑DN

公稱壓力MPa

工作壓力MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

Do
mm

H3
mm

A
mm

B
mm

質量
Kg/kilos

40

1.0

1.0

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125

56

250

210

8-18

112

160

350

106

289

200

18

150

56

285

240

8-22

135

175

350

106

289

200

29

200

60

340

295

8-22

160

210

240

106

289

200

34.5

250

0.6

68

395

350

12-22

206

235

240

106

289

200

44

300

78

445

400

12-22

232

273

320

112

370

253

64.5

350

78

505

450

16-22

263

310

320

112

370

253

75.5

400

102

565

515

16-26

295

340

400

270

562

280

156

450

114

615

565

20-26

327

370

400

270

562

280

171.5

500

127

670

620

20-26

358

399

400

270

562

280

206.5

550

0.4

140

730

675

20-30

384

430

400

270

562

280

215

600

154

780

725

20-30

474

460

500

270

562

280

283

700

165

895

840

24-30

486

510

500

125

503

443

426

800

190

1015

950

24-33

591

672

500

200

513

531

550

900

203

1115

1050

28-33

500

200

513

531

1070

1000

216

1230

1160

28-36

721

800

550

273

713

815

1296

一、試驗與調整
    1、本產品無論是手動、氣動、液動、電動各部件在出廠前均經嚴格調試,用戶在復檢密封性能時,應將進出口兩側均勻固定,關閉碟閥
,對進口側施壓,在出口側觀察有無泄露現象,在管道進行強度實驗前,應將碟板打開,防止損壞密封副。
    2、本產品出廠前雖經嚴格檢查和實驗,但也存在個別產品在運輸途中自動螺釘變位,需重新調整、氣動、液動等,請閱配套驅動裝置使用說明書。
    3、電動傳動碟閥
出廠時已將控制機構的啟、閉行程調好。為防止電源接通是方向搞錯,用戶在第一次接通電源后,先啟開手動至半開位置,在按電動開關檢查指示盤方向與閥門閉方向一致即可。
    二、常見故障及消除方法
    1、安裝前道確認本廠產品性能和介質流向箭頭是否與運動工況相符,并將閥門內腔插洗干凈,不允許在密封圈和蝶板上有附有雜質異物,未清洗前絕不允許關閉蝶板,以免損壞密封圈。
    2、碟板安裝配套法蘭建議采用碟閥專用法蘭,即HGJ54-91型承插焊鋼制法蘭。
    3、安裝在管道中的位置,最佳位置為立裝,但不能倒裝。
    4、使用中需要調節流量,有蝸輪箱進行控制。
    5、開、閉次數較多的碟閥
,在二個月左右時間,打開蝸輪箱蓋,檢查黃油是否正常,應保持適量的黃油。
    6、檢查各聯接部位要求壓緊,即保證填料的蜜蜂性,又可保證閥桿轉動靈活。
    7、金屬密封蝶閥
產品不適合安裝于管路末端,如必須安裝于管路末端,需采取配裝出口法蘭,防止密封圈積壓,過位。
    8、閥桿安裝使用反應定期檢查閥門使用效果,發現故障及時排除。
    9、可能發生的故障及時消除方法詳見下表:
可能發生的故障 原因 消除方法
密封面泄露 1、蝶板、密封面夾有雜物
2、蝶板、密封面關閉位置吻合不正
3、出口側配置裝法蘭螺栓受力不均或未按圖一要求
4、試壓方向未按圖一要求
1、消除雜質,清洗閥門內腔
2、調整蝸輪或電動執行機構的調節螺釘,以達閥門關閉位置正確
3、檢查配裝法蘭平面及螺栓壓緊國,應均勻壓緊
4、按尖頭密封方向進行施壓
閥門兩端面泄露 1、兩側密封墊片失效
2、管法蘭緊力不均或未壓緊
3、密封圈上、下封墊片失效
1、更換密封墊片
2、壓緊法蘭螺栓(均勻受力)
3、卸下閥門的壓圈,更換密封圈,失效墊片
