英標常開式氣動襯膠隔膜閥

  • 產品介紹
  • 型號意義

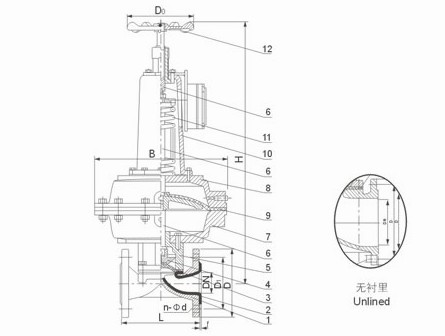

  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:英標常開式氣動襯膠隔膜閥,常開式氣動隔膜閥,氣動襯膠隔膜,英標隔膜閥,襯膠隔膜閥,氣動隔膜閥,隔膜閥



英標常開式氣動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。


適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1



結構特點:

隔膜閥是一種特殊形式的截止閥
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失。
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。





中國.上玉集團有限公司是專業生產襯膠閥門的廠家,英標常開式氣動襯膠隔膜閥訂貨須知:
一、①英標常開式氣動襯膠隔膜閥產品名稱與型號②英標常開式氣動襯膠隔膜閥口徑③英標常開式氣動襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的英標常開式氣動襯膠隔膜閥型號,請按英標常開式氣動襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。



DN
mm

公稱壓力
MPa

工作壓力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

B

氣源壓力
MPa

氣源接頭
in

耗氣量
cm3

質量

15

0.6

0.6

125

95

65

4-14

2

- - - - - - - -

20

139

105

75

4-14

2

- - - - - - - -

25

145

115

85

4-14

2

306

320

120

94

0.4

10×1

2.395×102

7.5

32

160

140

100

4-18

2

410

430

140

120

0.4

12×1.25

6.082×102

14.5

40

180

150

110

4-18

3

415

435

140

120

0.4

12×1.25

6.082×102

16

50

210

165

125

4-18

3

463

488

160

185

0.4

12×1.25

1.235×102

24.5

65

250

185

145

4-18

3

620

660

160

245

0.5

16×1.5

3.725×102

30

80

300

200

160

4-18

3

627

687

200

245

0.5

16×1.5

3.725×103

51.5

100

350

220

180

8-18

3

719

769

240

330

0.5

16×1.5

9.458×103

86.5

125

400

250

210

8-18

3

804

872

320

380

0.5

20×1.5

1.409×104

133

150

460

285

240

8-22

3

920

1000

320

470

0.5

20×1.5

2.868×104

196.5

200

0.4

570

340

295

8-22

4

1145

1265

400

470

0.5

20×1.5

4.619×104

279.5

250

680

395

350

12-22

4

- - - - - - -

安裝與維護:

  1.安裝前應仔細核對管路的運行條件是否與本閥規定的適用范圍相符,并應清洗內腔,以防污物卡阻或損傷密封部件。

  2.橡膠襯里層合橡膠隔膜表面切勿涂刷油脂類物品,以防橡膠溶脹,影響閥門使用壽命。

  3.安裝時不得將線索系結在手輪或閥桿上起吊閥門。

  4.手動操作閥門時,不得借助于輔助杠杠,以防扭力過大而損傷驅動部件或密封部位。

  5.閥門應存放在干燥通風的室內,嚴禁堆放,庫存閥門的兩端通道必須封口,且啟閉件應處于微開啟狀態。

  故障與消除:

  1,手輪操作不靈活:原因:A.閥桿變曲B.螺紋損傷

  消除方法;A,更換閥桿B,修整螺紋并加潤滑油

  2,氣動時閥門不能自動啟閉:原因:A,氣源壓力過低B,彈簧預緊力過大C,橡膠隔膜損壞

  消除方法:A,調高供氣壓力B,減少彈簧預緊力C,更換隔膜

  3,閥體與閥蓋連接處滲漏:原因:A,連接螺栓松動B,閥體襯膠層破裂

  消除方法:A,緊固連接螺栓B,更換閥體
