帶手操作往復型氣動襯膠隔膜閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:帶手操作往復型氣動襯膠隔膜閥,往復型氣動襯膠隔膜閥,往復型氣動隔膜閥,氣動襯膠隔膜閥,襯膠隔膜閥,氣動隔膜閥,隔膜閥



EG641J帶手操作往復型氣動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。


適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1

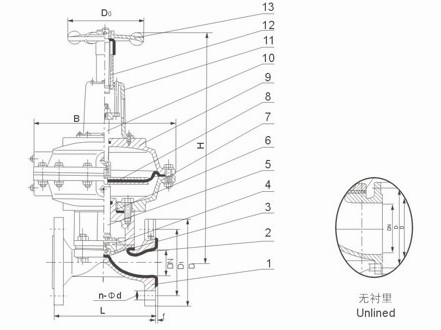

部件列表:1.閥體 2.閥體襯里 3.隔膜 4.閥瓣 5.下閥桿 6.閥蓋 7.氣缸 8.氣動薄膜 9.氣缸蓋 10.中閥桿 11.彈簧蓋 12.上閥桿 13.手輪



設計與制造:BS5156
結構長度:BS5156
法蘭連接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004







隔膜閥的特點如下:
  最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
  1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。
  2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
  3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。
  4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用氣動隔膜閥.

帶手操作往復型氣動襯膠隔膜EG641J是一種特殊形式的、具有截斷功能的閥門,其吝惜閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開,以達到截斷管內介質之目的。



隔膜閥是一種特殊形式的截止閥:
1. 彈性密封的開閉件,確保沒有內漏;
2. 流線型的流道,使得壓力損失小;
3. 沒有填料函,因此沒有外漏;
4. 閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿等零件不受介質侵蝕;
5. 隔膜可更換,維護費用低;
6. 襯里材料的多樣性,可適用于各種介質,并具有強度高、耐腐蝕性能好的特點。



中國.上玉集團有限公司是專業生產襯膠閥門的廠家,帶手操作往復型氣動襯膠隔膜閥訂貨須知:
一、①帶手操作往復型氣動襯膠隔膜閥產品名稱與型號②帶手操作往復型氣動襯膠隔膜閥口徑③帶手操作往復型氣動襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的帶手操作往復型氣動襯膠隔膜閥型號,請按帶手操作往復型氣動襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。





DN

公稱壓力
MPa

工作壓力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H
mm

D0
mm

B
mm

代號
ES

氣源壓力
MPa

氣源接頭
MPa

耗氣量
cm3

質量
Kg/kilos

15

1.6

1.6

108

95

65

-

2

-

-

-

-

-

-

-

-

20

117

105

75

4-13.5

2

136

140

168

54

0.3

1/8

163.87

5

25

127

115

85

4-13.5

2

144

140

168

54

0.3~0.4

1/8

196.65

6.2

32

146

140

100

4-17.5

2

209

140

260

55

0.3~0.4

1/8

229.4

7

40

159

150

110

4-17.5

2

227

140

260

55

0.3~0.4

1/4

1458.7

13

50

190

165

125

4-17.5

2

231

140

260

55

0.3~0.4

1/4

3162.7

23

65

1.0

1.0

216

185

145

4-17.5

2

252

140

260

55

0.3~0.4

1/4

3243

27

80

254

200

160

8-17.5

2

285

165

425

56

0.4~0.5

3/8

6636.8

56

100

305

220

180

8-17.5

2

360

280

425

57

0.4~0.5

3/8

6948

60

125

356

250

210

8-17.5

3

370

280

425

57

0.4~0.5

3/8

7374.2

68

150

406

285

240

8-22

3

462

280

549

58

0.5

3/8

10652

115

200

0.6

0.6

521

340

295

8-22

3

544

280

549

58

0.6

3/8

16715

196

250

635

395

350

-

5

-

-

-

-

-

-

-

-

 可能產生的故障

 原因

 消除方法

 手輪操作不靈活

1.閥桿彎曲

2.螺紋損傷

1.更換閥桿

2.修正螺紋,并加潤滑劑

 氣動隔膜閥不能自動啟閉

1.起源壓力過低

2.彈簧頂緊力過大

3。橡膠隔膜損壞

1.調高供氣壓力

2.減少彈簧頂緊力

3.更換隔膜

 閥體與閥蓋連接處滲漏

1.連接螺栓松動

2.閥體內膠層破裂

1.緊固連接螺栓

2.更換閥體
