常開式氣動襯膠隔膜閥

  • 產品介紹
  • 型號意義

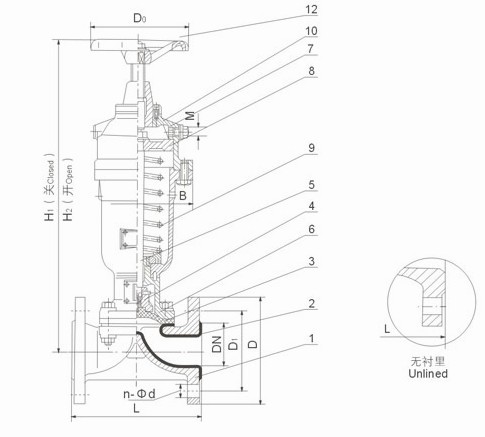

  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:常開式氣動襯膠隔膜閥,常開式氣動隔膜閥,氣動常開式隔膜閥,氣動隔膜閥,氣動隔膜閥,常開式隔膜閥,隔膜閥



常開式氣動襯膠隔膜閥G6K41J型號襯膠閥門是用來改變通路斷面和介質流動方向,具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。

常開式氣動襯膠隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜,它將閥體內腔與閥蓋內腔隔開,使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流 。

氣動襯膠隔膜閥性能規范

型號
公稱壓力
PN(Mpa)
試驗壓力Ps(Mpa)
適用介質
工作溫度(℃)
殼體試驗
密封試驗
EG6B41W/J/Fs-6
0.6
0.9
0.66
 W.非腐蝕性流體
 J.一般腐蝕性流體
 Fs.強酸、堿及各種 有機溶劑(溶融堿金屬及元素氟除外)
≤100
≤85
≤150
EG6B41W/J/Fs-10
1.0
1.5
1.1
EG6B41W/J/Fs-16
1.6
2.4
1.76



適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵



測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1



1、隔膜閥與其它閥門最大的區別在於:采用無填料函的構造;橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態,從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2、由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。

3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

4、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。



上玉集團有限公司是專業生產襯膠閥門的廠家,常開式氣動襯膠隔膜閥訂貨須知:
一、①常開式氣動襯膠隔膜閥產品名稱與型號②常開式氣動襯膠隔膜閥口徑③常開式氣動襯膠隔膜閥
是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的常開式氣動襯膠隔膜閥型號,請直接按常開式氣動襯膠隔膜閥
型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問我們上玉集團的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。





中國.上玉集團有限公司是專業生產襯膠閥門的廠家,常開式氣動襯膠隔膜閥訂貨須知:
一、①常開式氣動襯膠隔膜閥產品名稱與型號②常開式氣動襯膠隔膜閥口徑③常開式氣動襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的常開式氣動襯膠隔膜閥型號,請按常開式氣動襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。





型號

公稱通徑DN(㎜)

尺寸(mm)

氣動裝置(㎜)

質量
(㎏)

L

D1

D

n-d

H1

D0

耗氣量㎝2

氣源壓力MPa

G6K41WJFS-6

25

145

85

115

4-14  306

120

2.395×102

0.4

7.5

32

160

100

140

4-18

-

140

6.082×102

0.4

14.3

40

180

110

150

4-18

415

140

6.082×102

0.4

16.5

50

210

125

165

4-18

458

160

1.235×102

0.4-0.5

24

65

250

145

180

4-18

-

160

3.725×103

0.4-0.5

30

80

300

160

200

4-18

642

200

3.725×103

0.4-0.5

51

100

350

180

220

8-18

710

240

9.458×103

0.4-0.5

92

125

400

210

250

8-18

804

320

- 0.4-0.5

148

150

460

240

285

8-22

920

320

2.868×104

0.5

200

G6K41WJFS-4

200

570

295

340

8-22

1145

400

4.619×104

0.5

275


 可能產生的故障

 原因

 消除方法

 手輪操作不靈活

1.閥桿彎曲

2.螺紋損傷

1.更換閥桿

2.修正螺紋,并加潤滑劑

 氣動隔膜閥不能自動啟閉

1.起源壓力過低

2.彈簧頂緊力過大

3。橡膠隔膜損壞

1.調高供氣壓力

2.減少彈簧頂緊力

3.更換隔膜

 閥體與閥蓋連接處滲漏

1.連接螺栓松動

2.閥體內膠層破裂

1.緊固連接螺栓

2.更換閥體
