浮球式襯膠止回閥

  • 產品介紹
  • 型號意義

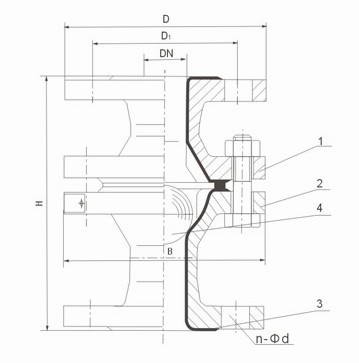

  • 產品結構/安裝尺寸
  • 故障原因及排除方法

產品關鍵字:浮球式襯膠止回閥,浮球式止回閥,襯膠止回閥,止回閥



H40J浮球式襯膠止回閥專用于控制一般腐蝕性介質,閥體內腔表面覆有可供選擇的各種橡膠,具有強度高、耐腐蝕性能好的特點;適用于不同工作溫度和流體管路。



產品名稱:H40J型浮球式襯膠止回閥

產品口徑:DN20-DN300



止回閥簡介:止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。



止回閥用于管路系統,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。



止回閥根據材質的不同,可以適用于各種介質的管路上。 止回閥安裝在管路上,即成為這一完整管路的流體部件之一,其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響;反過來,閥瓣的關閉特性又對流體流動狀態產生發作用。



止回閥的工作特點是載荷變化大,啟閉頻率小,一投入關閉或開啟狀態,適用周期便很長,且不要求運動部件運動。但一旦又“切換”要求,則必須動之靈活,這一要求較常見的機械運動更為苛刻。



由于止回閥在大多數實際使用中,定性地確定用于快速關閉,而在止回閥關閉的瞬間,介質是方向流動的,隨著閥瓣的關閉,介質從最大倒流速度迅速降至零,而壓力則迅速升高,即產生可能對管路系統有破壞作用的“水錘”現象。對于多臺泵并聯適用的高壓管路系統,止回閥的水錘問題更加突出。水錘是壓力管道中瞬變流動中的一種壓力波,它是由于壓力管道中流體流速的變化而引起的壓力升躍或下降的水力沖擊現象。其產生的物理原因是流體的不可壓縮性、流體運動慣性與管道彈性的綜合作用結果。為了防止管道中的水錘隱患,多年來,人們在止回閥的設計中,采用了一些新結構、新材料,在保證止回閥適用性能的同時,將水錘的沖擊力減至最小方面取得了可喜的進展。

浮球式襯膠止回閥專用于控制一般腐蝕性介質,閥體內腔表面覆有可供選擇的各種橡膠,具有強度高、耐腐蝕性能好的特點;適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向啟閉。



止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。



材料:

閥體、閥蓋:鑄鐵、球墨鑄鐵

襯里:橡膠

閥瓣:碳鋼完全包覆橡膠



適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6



設計標準
GB12236
結構長度
GB12221
法蘭標準
GB4216





中國.上玉集團有限公司是專業生產襯膠閥門的廠家,浮球式襯膠止回閥訂貨須知:
一、①浮球式襯膠止回閥產品名稱與型號②浮球式襯膠止回閥口徑③浮球式襯膠止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的浮球式襯膠止回閥型號,請按浮球式襯膠止回閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。





公稱通徑

標準值

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

B

W(kg)

PN1.0(MPa)

25

1

152

115

85

65

2

16

4-Φ14

135

6.8

40

1 1/2

178

145

110

85

3

18

4-Φ18

170

11.5

50

2

178

160

125

100

3

20

4-Φ8

190

15

65

2 1/2

190

180

145

120

3

20

4-Φ18

210

20

80

3

203

195

160

135

3

22

4-Φ18

235

23

100

4

267

215

180

155

3

22

8-Φ18

300

44

150

6

394

280

240

210

3

24

8-Φ23

440

95

安裝注意事項:
放置管道時應注意使對夾式止回閥的通過方向與流體流向一致;
安裝在垂直放置的管路中。對于水平放置的管路,垂直放置對夾式止回閥;
在對夾式止回閥和蝶閥之間使用一個伸縮管,千萬不要將其與其它閥門直接相連;
在閥板操作半徑范圍內,避免加入管接頭和阻塞物;
不要在對夾式止回閥的前面或者后面安裝一個變徑管;
在彎頭附近安裝對夾式止回閥時,要注意留有足夠大的空間;
在水泵出口安裝對夾式止回閥時,至少流出六倍閥門直徑的空間以保證蝶板最終受到流體作用。



止回閥常見故障及處理方法

 常見故障有:
①閥瓣打碎;②介質倒流。
引起閥瓣打碎的原因是:
止回閥前后介質壓力處于接近平衡而又互相“拉鋸”的狀態,閥瓣經常與閥座拍打,某些脆性材料(如鑄鐵、黃銅等)做成的閥瓣就被打碎。
預防的辦法是采用閥瓣為韌性材料的止回閥。
介質倒流的原因有:
①密封面破壞;②夾入雜質。修復密封面和清洗雜質,就能防止倒流。
